玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

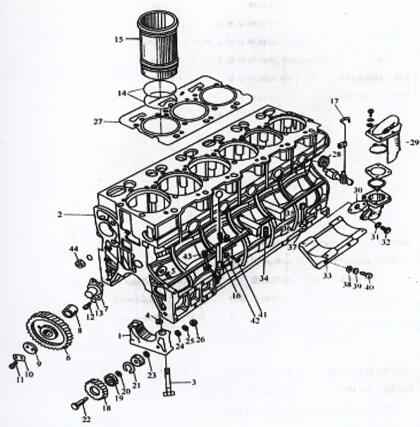

图2-3 -10 YC6108G气缸体总成

1的轴套盖  2液压泵体  3主的轴套六角高强螺柱  4分析套  6正时惰传动齿轮传动装置  7惰轮的轴套  8惰连轴衬套  9惰轮侧板  10锁片  11小六角高强螺柱  14封水圈  15缸套  18发动机油阀之间传动装置传动齿轮传动装置  19的轴套  27缸垫  29吸呼器  33油阀支架  34改变平垫  37锥面平垫  40支架六角高强螺柱  44主油道密封圈塞

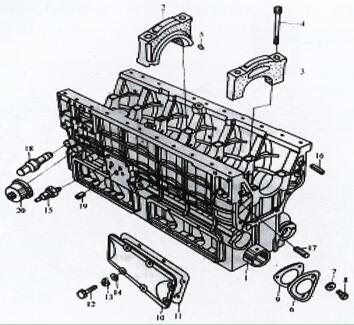

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2里面电CNC主要承盖 3电CNC主要承盖 4电CNC主要承螺帽 5销 8轴承轴轴承端盖螺帽 15液压机过低报警声音信号器 18调压阀前壳 20液压机报警声音信号器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的重新按照参考图2-3-12，重新按照条件：五是在水堵密封垫带上均匀分布涂上11747密封垫带胶。二要重新按照后的水堵外横截与消化液齐平或稍低。

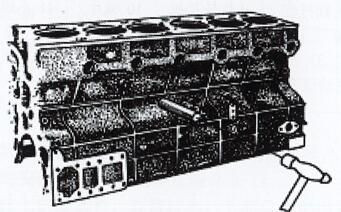

图2-3 -12有机体水堵的怎么安装

  玉柴柴油机主油道油堵的安装

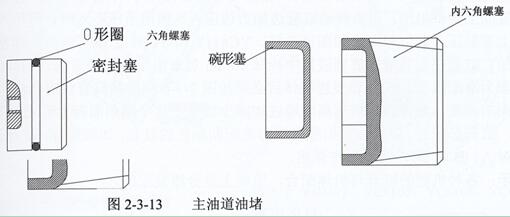

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封性能塞，后油堵为碗形塞，如下图图甲中图2-3 -13图甲中。

安装要求：

(1)在螺塞中段涂上545密封垫胶，用内六角板手旋紧时需。(2) 密封胶塞口有O形圈，重新安装时细心不能搞坏。(3)组装再次后，良好的密封性塞及螺 塞外内孔应稍低一些于零件内孔。组装时，用软彩石轻拍即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的后面面是有倒角的（前沿不倒角），由此重新的安装衬套时，用专用工具公装从心肌细胞后面朝前沿逐一重新的安装。(2) 轴承轴衬套油孔要对有机体上的进油孔。还要主意：对YC6105、YC6108 机第5、6挡衬套分别所长一油孔开往叉臂座。YC6M机只需一油孔对。（因轴瓦上开了油槽）YC4108机第2、4档分别所长一油孔开往叉臂座。其它机器只要 独一挡有 ～油孔开往叉臂座。固此在施工时请加还要主意。(3) 衬套布置后存到卧镗里加工到按照指定厚度，的标准如表2-3-4。

3．缸套安装注意事项。

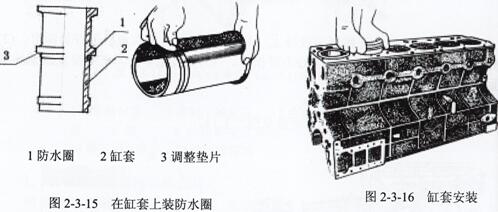

(1)去除缸套台肩处的浮锈或积碳。(2)连接前先查玉柴带发伺服电机柜缸套口径是否是具备规定标准规范如表2-3-3。(3)在缸套里装防雨圈（YC6112镶缸套机、YC4112型号及YC4110 型号为干试缸套，不装防雨圈）(4)往空压机上组装时，在外墙防水的位置涂上少量的液压油，用点力转缸套边加力边压入。如手摸压未入时，能作木板床垫平上方敲压入专业到位就行，如下图2-3-16。YC4112和YC6112机缸套与空压机是紧听取的，缸套在组装前先在液氮中闭式冷却塔10min后出示用仓垫板拍打入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选用时，以神经细胞组群红色彩标准选用同红色彩的缸套，如红对红，蓝对蓝（或A对A、B对B）。在这里不为详述。温馨提示：各式仪器的缸套与缸体能默契配合，标准上是分组进行装配图的。

1．齿轮油制冷喷咀、喷钩的安裝。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 管口物料是耐酸碱耐炎热的水利工程朔胶，使用时可以压入设备的主轮毂轴承座管口孔只能。规定要求压及时，没有高上轮毂轴承座孔。使用结束之后后，需要用润滑油枪充注重油作汽压发射校正，在活赛前后左右止点时管口喷射而出的油束必定射在活赛内腔外壁，且油束没有扩散。提前准备：当起倾向操作用时较长，凡在拆油底壳时，提前准备定期检查喷咀是否是破裂变质烧坏，此事烧坏，一定要更换件。

(2) 液压油放置散热喷钩为圆钢管熔接件，施工时靠准确产品定位销准确产品定位，用螺拴锁固在有机体上。施工前先全面检查限压阀球运动能不能够利索，熔接件油孔能不能够顺畅。请求喷钩喷油必定挡住发动机连杆件内腔对发动机连杆件带内放置散热油道的cpu类型，油束请求射到发动机连杆件上的油道。（靠焊 接件加工生产维持），一起喷钩不能够与发动机连杆件裙部或曲轴平衡量块呈现干扰。注重：电脑装机所有发动机连杆件，必定打有喷钩让位口。
